Технические данные
Рекомендуемые смазочные материалы и жидкости
| Масло для двигателя |
Всесезонное моторное масло, вязкость по SAE 15W/ 40,
10W/ 30, или не хуже 20W/ 50 по API SG, моторное масло Duckhams QSR,
QS, Hypergrade Plus, Hypergrade или 10W/ 30 |
| Охлаждающая жидкость |
Антифриз на основе этиленгликоля в смеси с
дистиллированной водой, Duckhams Antifreeze and Summer Coolant |
| Автоматическая трансмиссия: |
| Жидкость, марка |
Жидкость для автоматической трансмиссии Dextron type
II, Duckhams Uni-Matic |
| Смазка для дифференциала |
Жидкость для автоматической трансмиссии Dextron type
II, Duckhams Uni-Matic |
| Масло для механической КПП |
Масло для гипоидных передач, вязкость SAE 75W/90 до
API GL5, Duckhams Hypoid 75W/90S |
| Тормозная жидкость |
Жидкость для гидропривода SAE J1703F или DOT3,
Duckhams Universal Brake и Clutch Fluid |
| Жидкость гидропривода сцепления |
Жидкость для гидропривода SAE J1703F или DOT3,
Duckhams Universal Brake и Clutch Fluid |
| Жидкость для гидроусилителя руля |
Жидкость автоматической трансмиссии Dextron II,
Duckhams Uni-Matic |
Заправочные емкости
| Масло для двигателя (включая фильтр): |
| – двигатели 1,3 л |
2,35 л |
| – двигатель 1,6 л |
2,96 л |
| – двигатель 1,8 л |
3,72 л |
| Система охлаждения: |
| – автомобили с двигателем 1,3 л: |
| С механической КПП и кондиционером |
5,0 л |
| С механической КПП без кондиционера |
4,6 л |
| С автоматической трансмиссией |
4,7 л |
| – автомобили с двигателем 1,6 л: |
| С механической КПП и кондиционером |
5,4 л |
| С механической КПП без кондиционера |
5,0 л |
| С автоматической трансмиссией |
5,2 л |
| – автомобили с двигателем 1,8 л |
5,6 л |
| Топливный бак |
50 л |
| Механическая КПП |
2,6 л |
| Автоматическая трансмиссия (сливаемый и заправляемый
объем): |
| – 3-скоростная |
2,5 л |
| – дифференциал |
1,4 л |
| – 4-скоростная |
3,1 л |
Двигатель
| Зазор в клапанах (на холодном двигателе): |
| – для впускных клапанов |
0,15 – 0,25 мм |
| – для выпускных клапанов: |
| На двигателях 1,3 л |
0,31 – 0,40 мм |
| На двигателях 1,6 л |
0,25 – 0,36 мм |
Система охлаждения
| Температура начала открывания термостата |
88° С |
| Температура полного открывания термостата |
100° С |
Система зажигания
| Тип свечей зажигания и зазор между электродами: |
| – для двигателей 1,3 л |
Champion RС9YCC4 |
| – для двигателей 1,6 и 1,8 л |
Champion RС7YCC4 |
| Зазор между электродами |
1,1 мм |
| Сопротивление высоковольтных проводов |
от 10 до 25 кОм |
| Порядок работы цилиндров |
1–3–4–2 (1-й цилиндр находится со
стороны крышки зубчатого ремня)
|
Сцепление
| Свободный ход педали |
5 – 15 мм |
| Расстояние педали от пола кузова: |
| – в автомобилях с правым расположением руля |
145 мм |
| – в автомобилях с левым расположением руля |
152 мм |
Тормоза
| Предельная толщина накладок дисковых тормозов |
1,3 мм |
| Предельная толщина накладок барабанных тормозов |
1,3 мм |
| Количество щелчков при регулировке ручного тормоза |
4 – 7 |
Подвеска и рулевое управление
| Допустимый люфт рулевого колеса |
29 мм |
| Люфт шаровых опор подвески |
0 |
Давление в шинах (холодных)
| На автомобилях 1,3 л |
2,35 атм (передние), 2,35 атм
(задние) |
| На автомобилях 1,6 л |
2,4 атм (передние), 2,4 атм
(задние) |
| На автомобилях 1,8 л |
2,3 атм (передние), 2,3 атм
(задние) |
Моменты затяжки (Н.м.)
| Автомобили с автоматической трансмиссией: |
| – 3-скоростная трансмиссия: |
| Болты крепления поддона картера трансмиссии |
5 |
| Болты крепления фильтра трансмиссии |
5 |
| Сливная пробка |
16 |
| – 4-скоростная трансмиссия: |
| Болты крепления поддона картера трансмиссии |
5 |
| Болты крепления фильтра трансмиссии |
9 |
| Сливная пробка |
42 |
| Пробки механической КПП (контрольной и сливной
пробки) |
36 |
| Свечи зажигания |
16 |
| Болты и гайки сиденья |
33 |
| Гайки колес |
92
|
Расположение узлов и агрегатов в нижней части моторного отсека
1. Чехол полуоси
2. Сливная пробка жидкости автоматической трансмиссии
3. Каталитический конвертер выхлопной системы
4. Чехол рулевого механизма
5. Сливная пробка масляного поддона
6. Стойка передней подвески
7. Сливной штуцер радиатора
8. Масляный фильтр
9. Суппорт дискового тормоза

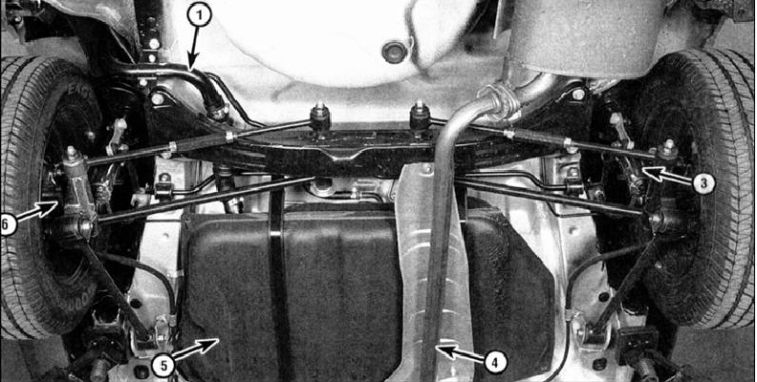

Расположение узлов в задней части днища
1.
Труба горловины топливного бака
3. Стойка задней подвески
4. Выхлопная труба
5. Топливный бак
6. Задний тормоз
1
2
3
4
5
|
